高效蒸汽供应系统"蒸汽强化热泵"的开发与销售 世界首次将可供应120～165℃蒸汽的热泵系统实现产品化

株式会社神戸制钢所与东京电力株式会社、中部电力株式会社以及关西电力株式会社四家公司（以下简称"4公司"）共同开发出了蒸汽供应温度可达120℃、COP达3.2^※1的高效蒸汽供应系统"蒸汽强化热泵120（以下简称"SGH120"）"和可提供最高温度为165℃蒸汽的热泵系统"蒸汽强化热泵165（以下简称"SGH165"）"。神户制钢所将于2011年5月开始销售这两种型号的热泵。

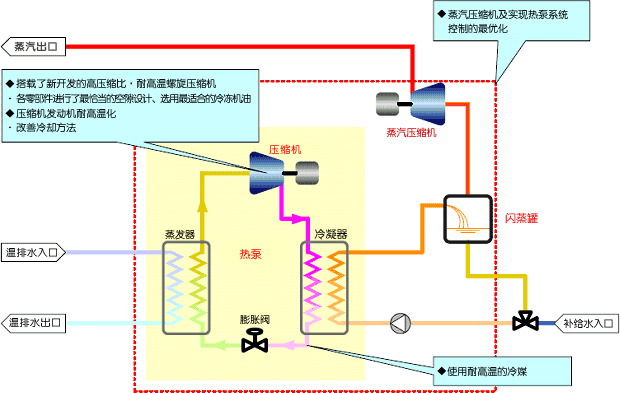

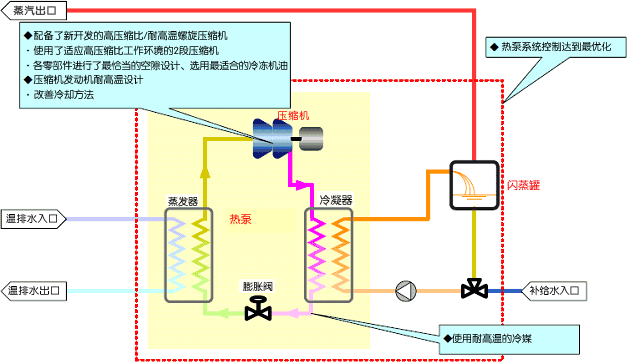

工厂里利用蒸汽的杀菌、浓缩、干燥、蒸馏工序中，以前超过120℃的高温蒸汽只能依靠锅炉提供，但在全球变暖的背景下，随着节能需求的增加，需要人们掌握利用热泵系统生成超过120℃高温蒸汽的技术，以及供应高温蒸汽时提高热泵性能效率的技术。于是，4公司在世界上首先制造出了可提供超过120℃高温蒸汽的高效热泵系统。在SGH120中，热泵可提供120℃蒸汽，而在SGH165中为热泵增配了蒸汽压缩机，可实现165℃蒸汽供应。这样，可对工厂内的温排水实施热回收，从而使得热泵系统在食品、饮料的杀菌，化学药品、饮料的浓缩，印刷物、涂装品、污泥、纸张、医药品、食品等的干燥，以及蒸馏酒的蒸馏等许多使用蒸汽的工序中的适用范围进一步扩大。 此外还通过配备新开发的高压缩比/耐高温螺旋压缩机（两段压缩机^※2）、压缩机发动机的耐高温化设计、使用耐高温的冷媒建立起了耐高温的高效热泵循环系统，SGH120中达到了COP3.2^※1，与以前的燃气锅炉相比，可节能60%，CO₂排放量削减了约70%。

"蒸汽强化热泵"的主要特征如下。

（1）

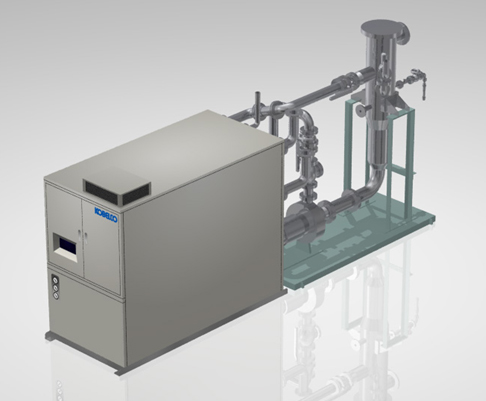

可利用工厂内的低温热源水　"SGH120"

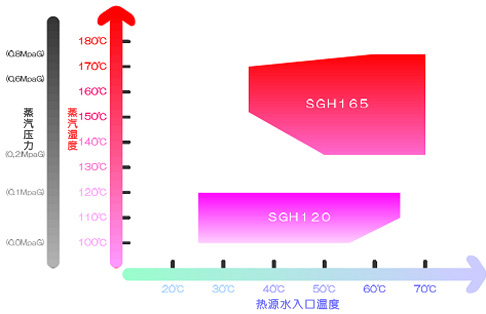

通过回收工厂内的水冷冷却器里的冷却水、生产过程中排放的温水、未利用的热源水等低温热源水（25℃～65℃）的热量，可供给120℃蒸汽。

（2）

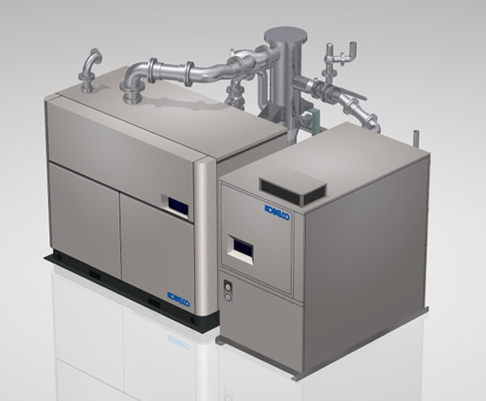

世界上首次通过热泵系统达到与锅炉同等水平的蒸汽温度　"SGH165"
热泵可实现与锅炉系统同等水平的165℃蒸汽温度。由于蒸汽供给压力为0.6MPaG，因此可直接接在现有的蒸汽管道上。

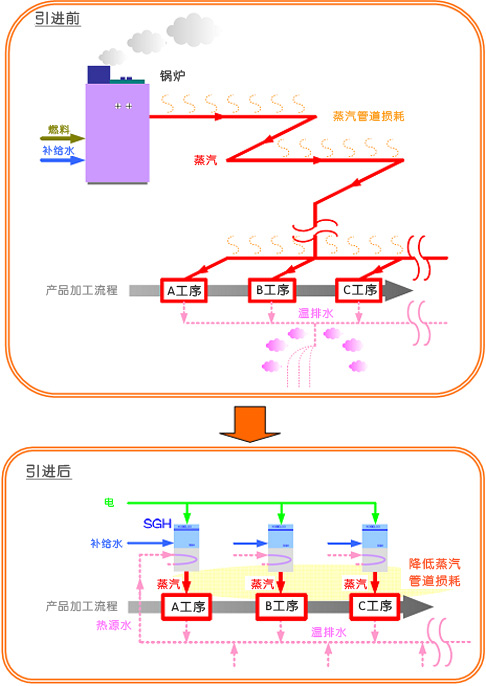

与高能效（COP3.2）同时在工厂内分散设置，可使得蒸汽管道的损耗降低，这与必须集中设置的燃气锅炉系统相比，运行成本可降低约50%，能源消耗可降低约60%，CO₂排放量可削减约70%^※1。

※1

在SGH120中，使用65℃的热源水提供120℃蒸汽时的数值。

※2

耐高温化设计的压缩机，可使以前在冷冻领域使用的两段压缩机提供高温水和蒸汽。SGH120配备。

株式会社神户制钢所



地址：

兵库县神户市中央区胁浜町2丁目10番26号

代表取缔役社长：

佐藤广士（Satoh Hiroshi）

东京电力株式会社



地址：

东京都千代田区内幸町1丁目1番3号

取缔役社长：

清水正孝 （Shimizu Masataka）

中部电力株式会社



地址：

名古屋市东区东新町1番地

代表取缔役社长：

水野明久 （Mizuno Akihisa）

关西电力株式会社



地址：

大阪市北区中之岛3丁目6番16号

取缔役社长：

八木诚 （Yagi Makoto）

2009年7月～2011年3月
